電動插板閥廠家的型號規格參數及結構圖
[ 2026-04-02 ]
電動插板閥主要分為方形、圓形、敞開式及高真空等型號，公稱通徑覆蓋DN15 至 DN4200，工作壓力范圍從真空狀態至 1.6MPa，適用溫度跨度為-200℃至 900℃，具體參數需根據閥體結構及應用場景確定。
常見型號與規格范圍
電動插板閥依據閥體形狀及密封結構可分為多種型號，不同型號對應的規格尺寸差異顯著：

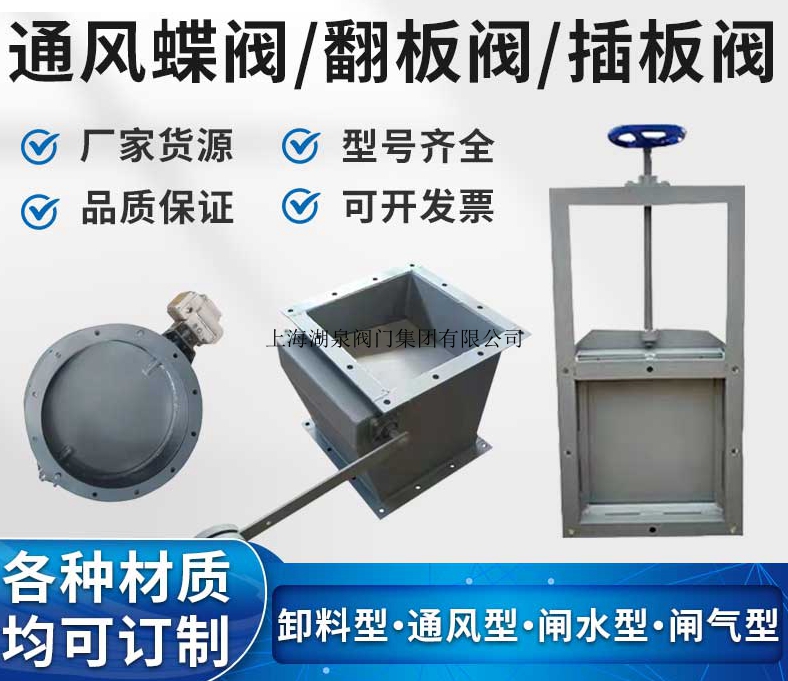

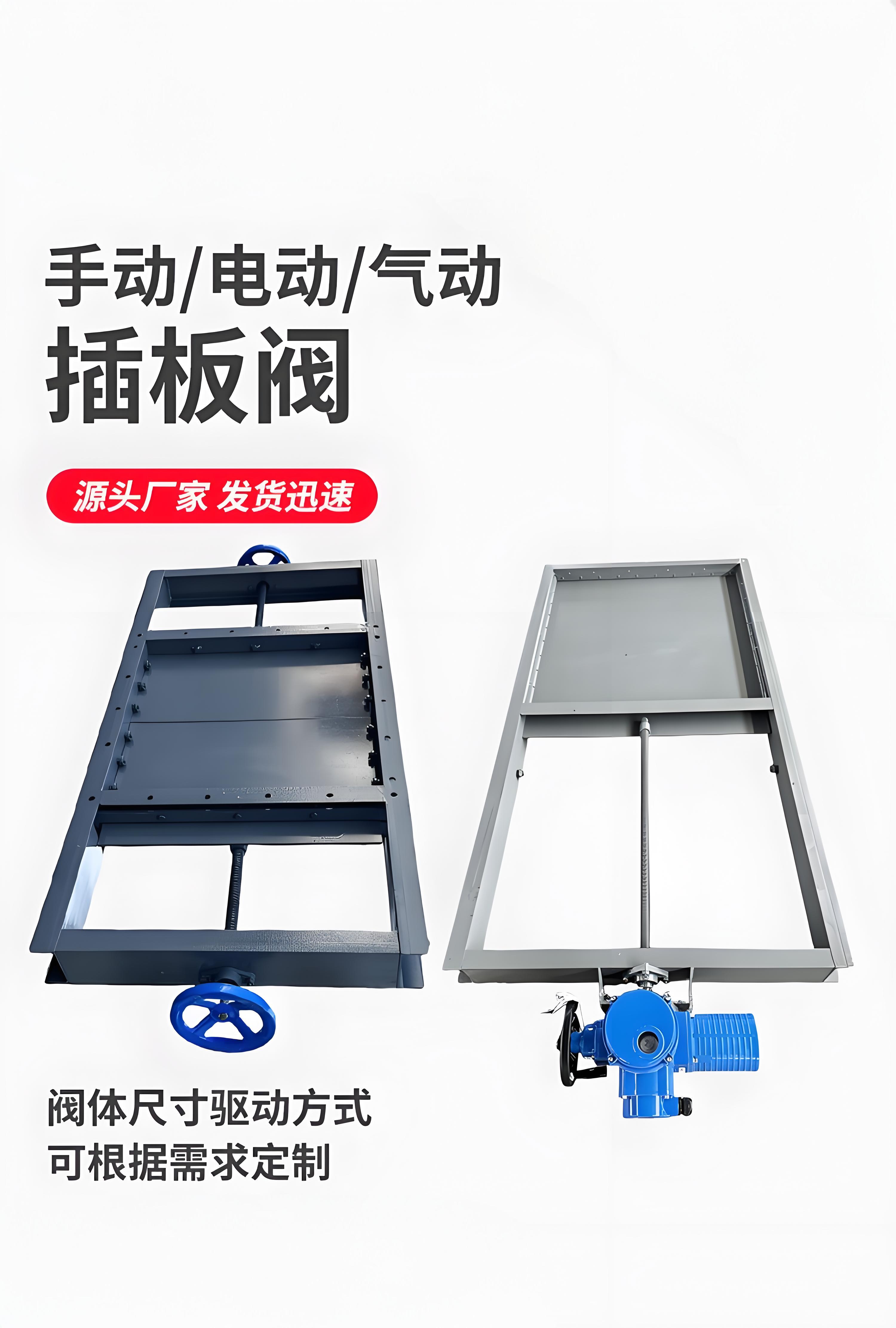

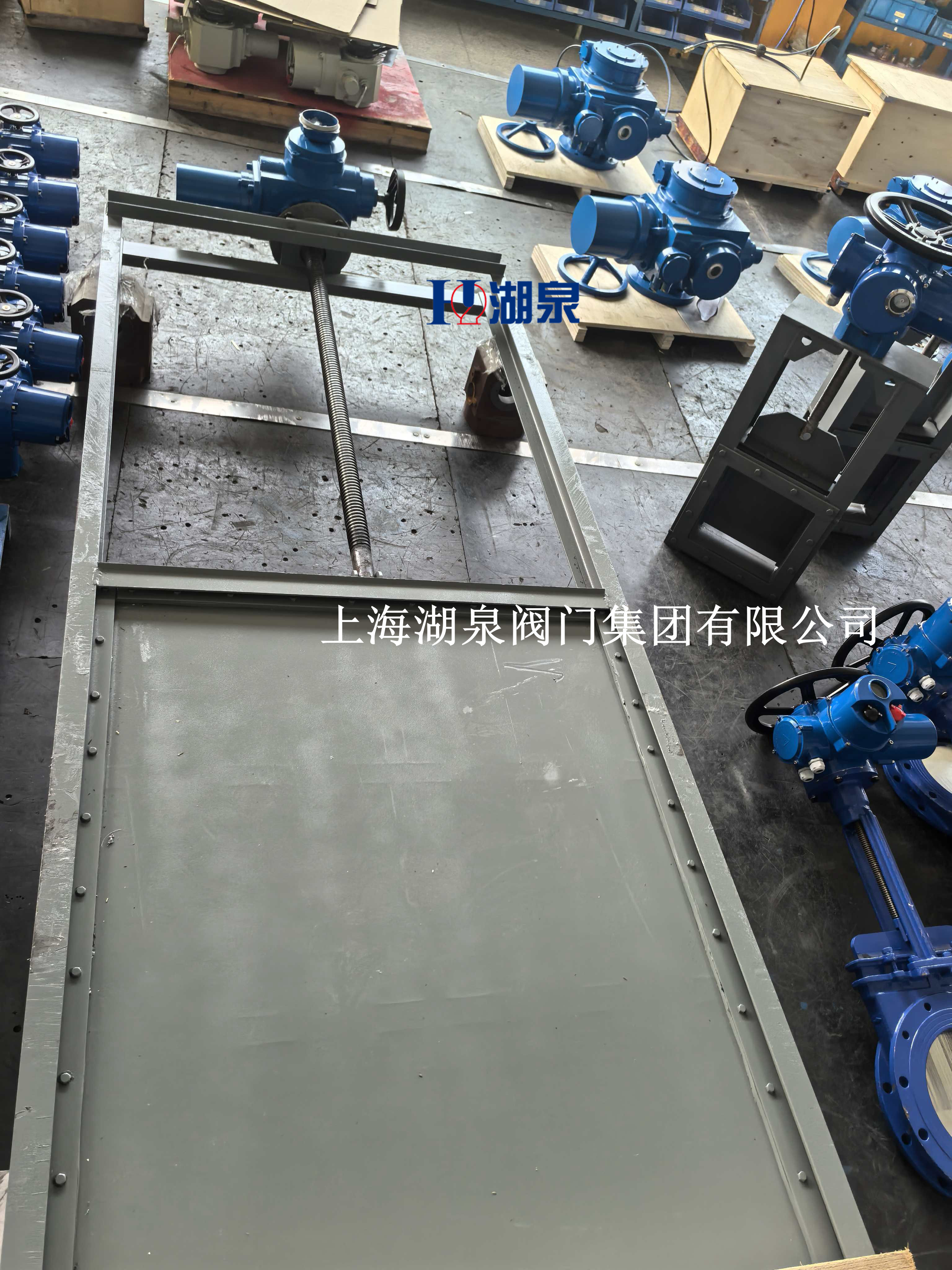

方形電動插板閥：
規格：公稱通徑通常為 200×200mm 至 1000×1000mm，部分標準涵蓋 DN50-DN1200。
特點：全通徑通道設計，流阻小，適用于煤化工、制藥等管道介質的分流合流。

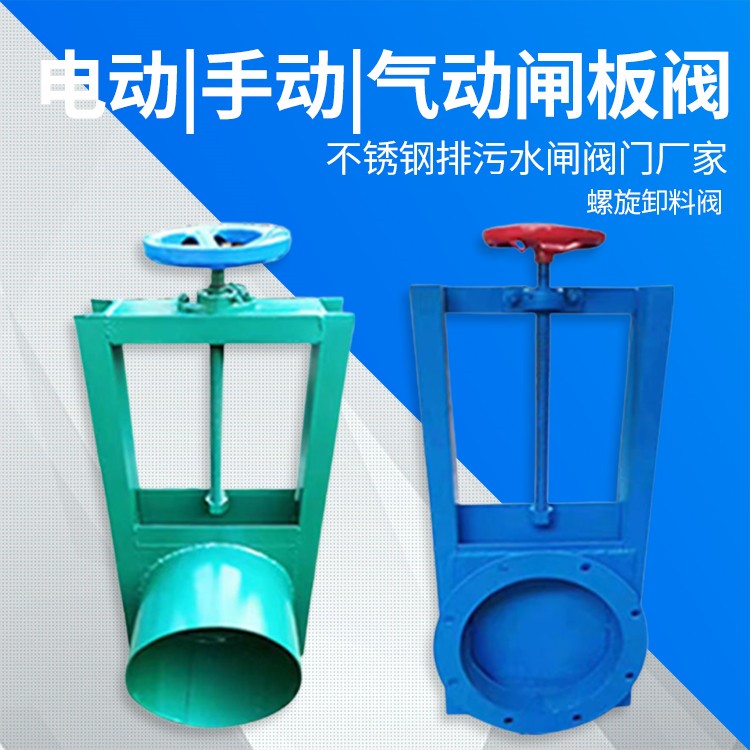

圓形電動插板閥：
規格：常見公稱通徑為 DN50-DN800，特殊大口徑可達 DN3200（如煤氣柜用）。
特點：結構緊湊，常與卸料裝置或料倉配套使用，安裝簡易。
敞開式與封閉式插板閥：
型號示例：電動敞開式型號如 KF941X、F941X，封閉式如 FCF944X。
規格：敞開式通徑多在 DN400-DN2800 之間，適用于高爐煤氣、轉爐煤氣等大流量工況。
高真空插板閥：
規格：公稱通徑 DN15-DN300，對應真空法蘭規格 KF16-KF100、CF16-CF100。
特點：專為高真空環境設計，泄漏率極低，適用于半導體、生物醫藥領域。
關鍵技術參數指標
不同型號的電動插板閥在壓力、溫度及驅動參數上存在明確的技術界限，選型時需嚴格匹配工況：
壓力與溫度參數：
工作壓力：普通工業用閥公稱壓力多為 1.0MPa-1.6MPa，煤氣及敞開式閥門壓力較低，約 0.03MPa-0.4MPa，高真空閥耐壓≤0.1MPa。
適用溫度：常規適用溫度為 -10℃至 +200℃，高溫型號可達 300℃-900℃，高真空閥工作溫度為 -200℃至 300℃。
驅動與控制參數：
電源電壓：電動驅動通常采用 AC220V 或 380V，部分精密控制支持 DC24V。
電機功率：根據口徑大小，電動功率范圍從 0.1kW 至 2.2kW 不等，大口徑閥門需更高功率驅動。
控制信號：支持 4-20mA 模擬信號及 RS485/EtherCAT 通訊，定位精度可達±0.005mm。
密封與泄漏率：
密封形式：分為硬密封（金屬）和軟密封（橡膠、PTFE），高真空閥泄漏率≤1×10??Pa?L/s。
防護等級：驅動機構防護等級通常為 IP65，波紋管組件可達 IP67。
材質與適用工況
閥體及密封材質的選擇直接決定了閥門的耐腐蝕性及使用壽命，需根據介質特性進行匹配：
主體與閘板材質：
常用材料：包括 Q235A、WCB 鑄鋼、304 不銹鋼、316L 不銹鋼等，高真空環境推薦 316L 不銹鋼。
密封材料：軟密封采用丁腈橡膠、三元乙丙橡膠、氟橡膠或特種硅橡膠，硬密封采用堆焊 2Cr13 或硬質合金。
適用介質：
普通工況：適用于粉塵、粉料、顆粒料、煙氣、灰渣混合物、空氣混合物等。
特殊工況：高真空閥適用于高純氣體、蒸汽，嚴禁含油、含塵介質；煤氣閥適用于高爐煤氣、轉爐煤氣。
連接標準：
法蘭標準：常規采用 GB/T9113、JB/T79 標準，高真空閥采用 ISO-K/F 真空法蘭標準。
制造標準：設計制造可參考 JB/T 8691、GB/T 15188.2 等規范。
